Mô tả

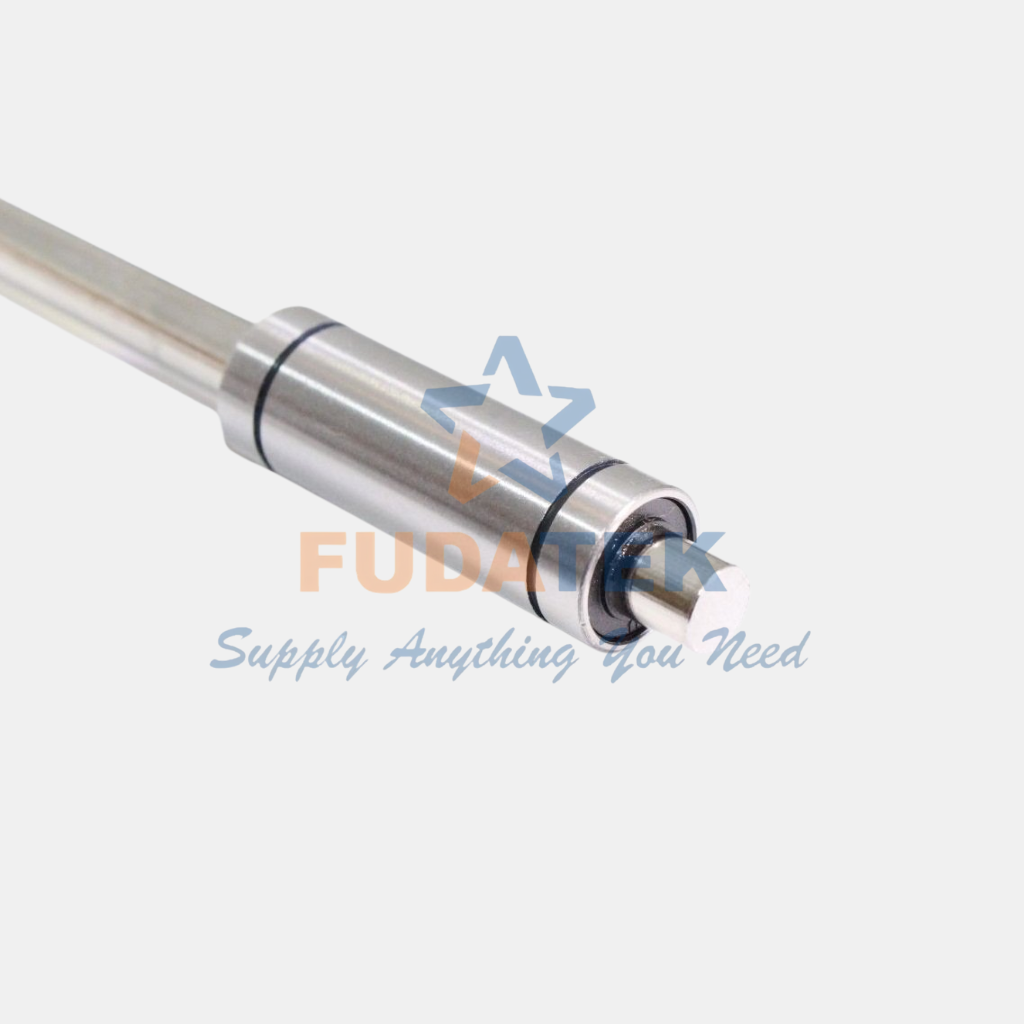

Con trượt tròn dài LM-LUU là dòng bạc trượt tuyến tính có chiều dài lớn hơn loại LM-UU thông thường, được thiết kế đặc biệt để giữ trục ổn định hơn trong các hệ dẫn hướng hành trình dài. Nhờ chiều dài tiếp xúc lớn và số lượng bi trượt tăng gấp đôi, LM-LUU mang đến chuyển động êm – không rung lắc – độ chính xác cao, kể cả khi vận hành ở tốc độ cao.
Từ φ6 đến φ50mm, dòng LM-LUU được ứng dụng rộng rãi trong máy CNC mini, máy khắc laser, máy in 3D, cơ cấu tuyến tính robot, và nhiều hệ thống tự động hóa.

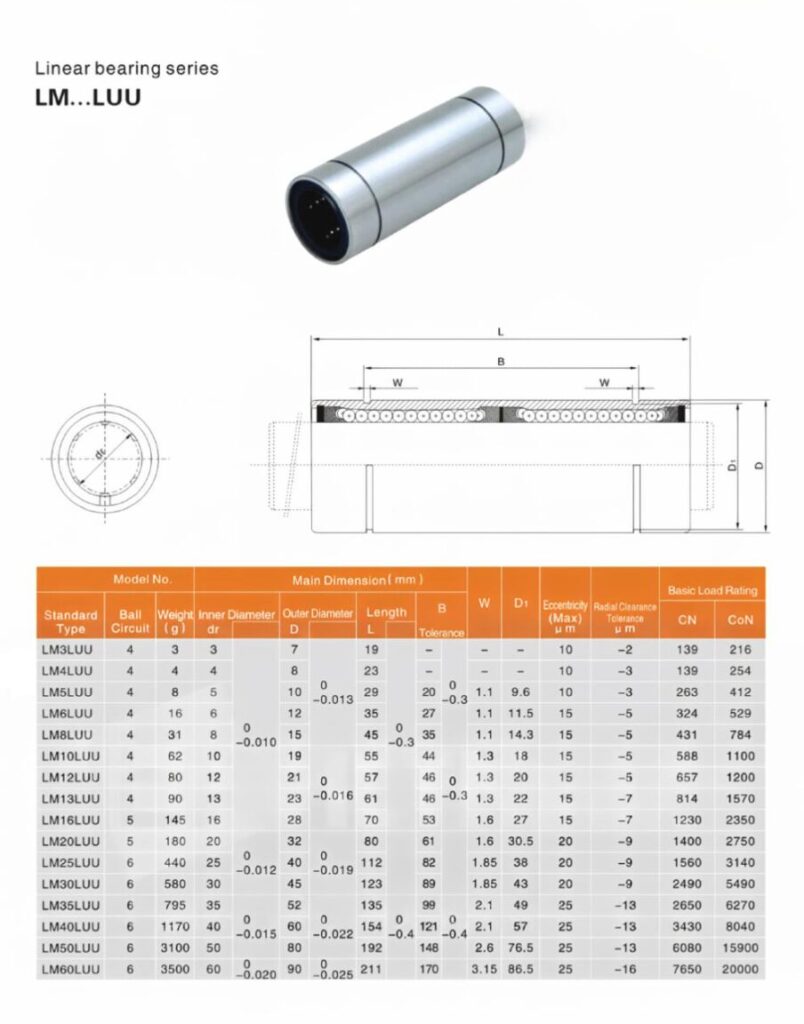

📐 Đặc tính & Thông số kỹ thuật
| Mã sản phẩm | Đường kính trục (φ mm) | Tổng chiều dài (mm) | Trọng lượng xấp xỉ |
|---|---|---|---|
| LM6LUU | 6 | ~35 mm | 25 g |
| LM8LUU | 8 | ~45 mm | 40 g |
| LM10LUU | 10 | ~55 mm | 60 g |
| LM12LUU | 12 | ~60 mm | 80 g |
| LM16LUU | 16 | ~80 mm | 140 g |
| LM20LUU | 20 | ~100 mm | 180 g |
| LM25LUU | 25 | ~110 mm | 250 g |
| LM30LUU | 30 | ~120 mm | 350 g |
| LM35LUU | 35 | ~130 mm | 450 g |
| LM40LUU | 40 | ~145 mm | 650 g |
| LM50LUU | 50 | ~160 mm | 1,2 kg |

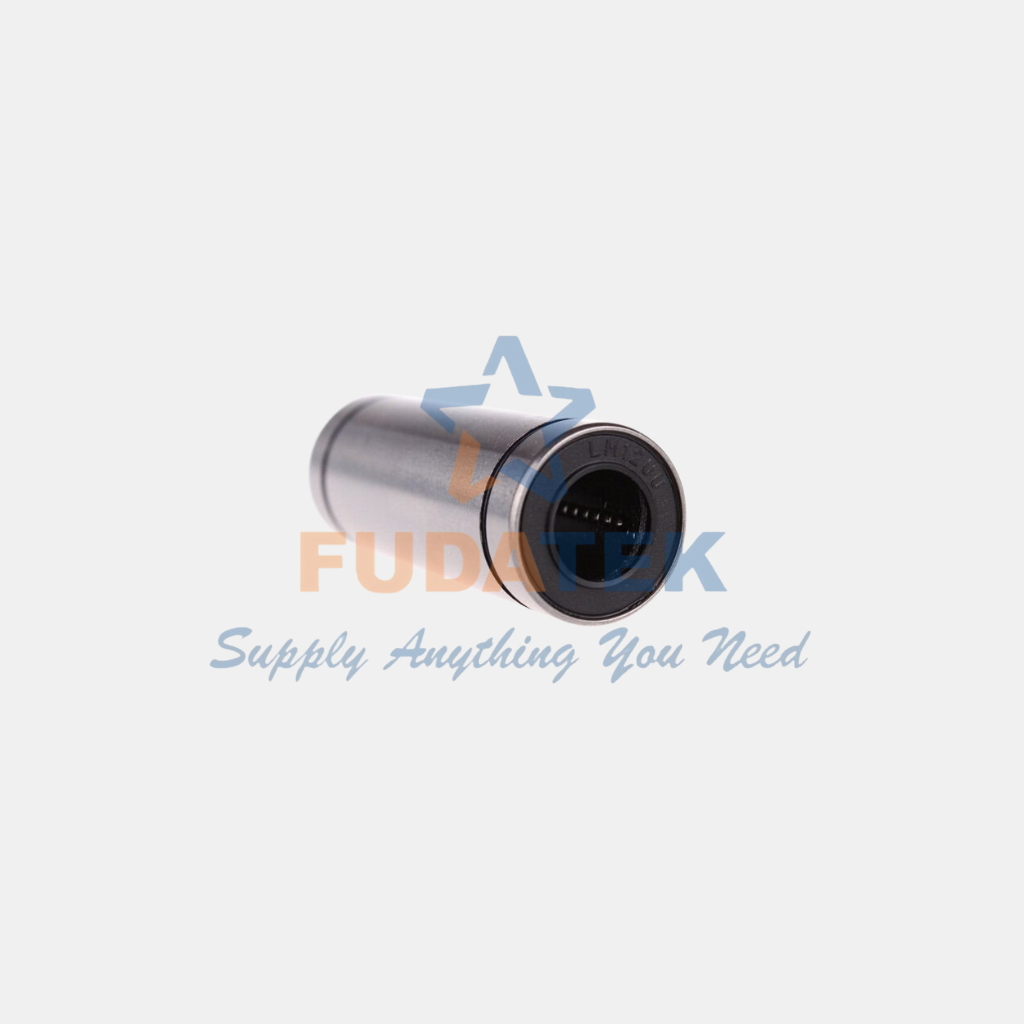

🔧 Cấu trúc bạc trượt:
Vỏ thép mạ niken chống gỉ
Bi thép carbon cứng, phân bố đều
Có vòng chắn mỡ 2 đầu (seals chống bụi)
Dễ dàng lắp vào gối KH hoặc block nhôm chuyên dụng
🚀 Ứng dụng & Lợi ích
🔍 Ứng dụng thực tế:
Dẫn hướng tuyến tính cho hành trình dài (≥300mm)
Cơ cấu Z-trục máy CNC & in 3D
Hệ ray trượt cánh tay robot
Máy cắt, máy khắc, máy đóng gói công nghiệp
Dự án cơ khí tự chế cần dẫn hướng mượt và ổn định
✨ Ưu điểm nổi bật:
✅Chiều dài bạc lớn hơn → tiếp xúc tốt hơn → dẫn hướng ổn định
✅Giảm rung lắc trong hành trình dài
✅Lắp đặt nhanh, thay thế dễ dàng
✅Chi phí tối ưu hơn so với các module trượt đắt tiền
✅Phổ biến – dễ tìm gối đỡ, trục, phụ kiện đi kèm
🧰 Hướng dẫn sử dụng & lắp đặt
Chọn mã LM-LUU tương ứng với trục tròn đã dùng (ví dụ trục φ20mm → LM20LUU)
Trượt bạc vào trục nhẹ nhàng, kiểm tra độ khít
Bắt cố định bạc vào gối đỡ KH hoặc khối nhôm tùy thiết kế
Tra mỡ định kỳ bằng xilanh bơm hoặc tháo bạc để vệ sinh
Nếu vận hành tốc độ cao, nên sử dụng thêm phớt che và bơm mỡ định kỳ 3 tháng/lần
🎯 Kết luận & Kêu gọi hành động
Nếu Sếp cần một loại con trượt tuyến tính dài, chắc chắn, chính xác, hoạt động trơn tru ngay cả trên hành trình 500–1000mm thì dòng LM6LUU – LM50LUU chính là lựa chọn không thể thay thế. Từ chế tạo đơn lẻ đến dây chuyền tự động, LM-LUU luôn chứng minh sự bền bỉ – chuẩn xác – kinh tế của mình.
