Mô tả
Thanh trượt vuông TBI TR là dòng ray dẫn hướng cao cấp, được sản xuất theo công nghệ Đài Loan, nổi tiếng với khả năng chịu tải cao, độ cứng vững tuyệt đối, độ chính xác tuyến tính đạt đến ±0.01mm, lý tưởng cho những ứng dụng đòi hỏi chuyển động mượt mà, ổn định và tuổi thọ lâu dài.
Các size phổ biến gồm: TR15, TR20, TR25, TR30, TR35, TR45, dùng kết hợp với bạc trượt vuông HGH, HGW hoặc EG, QH…

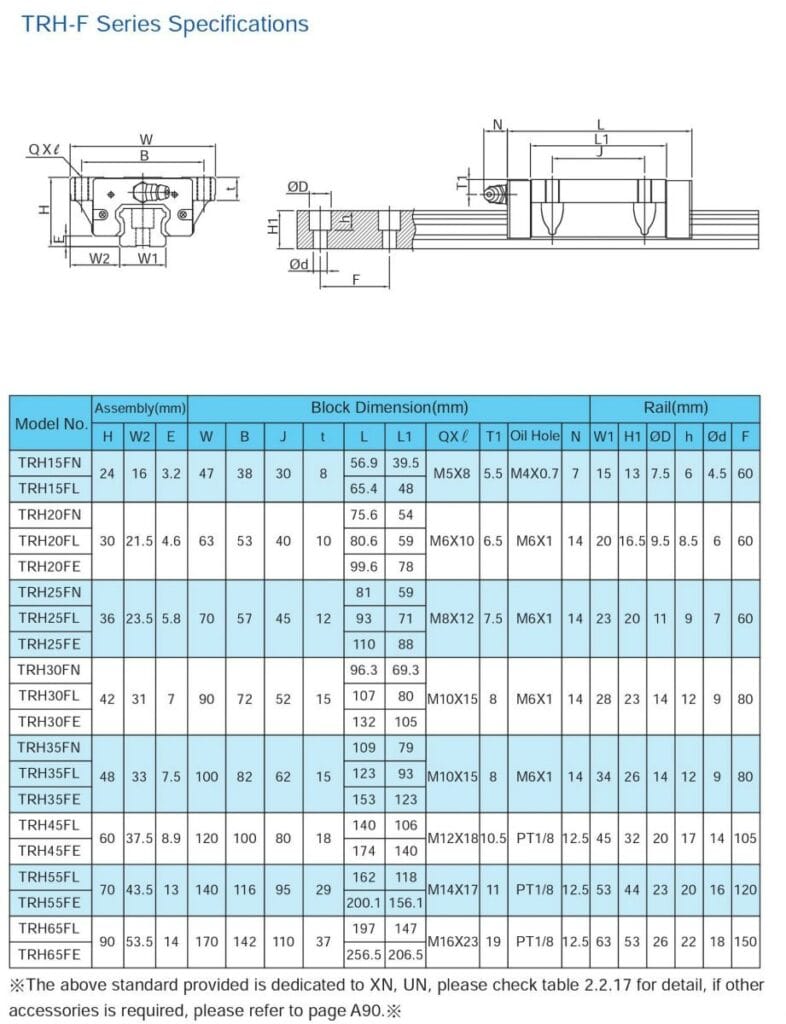

📐 Đặc tính & Thông số kỹ thuật
| Thông số | Mô tả chi tiết |
|---|---|
| Tên sản phẩm | Thanh trượt vuông TBI TR |
| Kích thước ray có sẵn | TR15 / TR20 / TR25 / TR30 / TR35 / TR45 |
| Vật liệu | Thép hợp kim tôi cứng, mạ chống gỉ |
| Độ cứng bề mặt | ~HRC 58–62 |
| Độ chính xác tuyến tính | ±0.01mm/mét |
| Độ song song hai ray | Sai số nhỏ < 0.02mm |
| Chiều dài | Tùy chọn theo yêu cầu: 100mm – 3000mm |
| Bạc trượt tương thích | HGH, HGW, EG, QH (tùy dòng ray) |
| Tải trọng tối đa | Phụ thuộc vào loại và số lượng block trượt kết hợp |
| Ứng dụng | Máy CNC, máy khắc, máy in laser, robot công nghiệp |
🚀 Ứng dụng & Lợi ích
🔧 Ứng dụng thực tế:
Máy CNC router, máy tiện phay
Cánh tay robot, trục Z XY tốc độ cao
Bàn nâng, cơ cấu truyền động tuyến tính công nghiệp
Máy đóng gói, máy cắt laser CO2 / fiber
Máy in 3D công nghiệp / hệ thống tự động hóa OEM
🌟 Lợi ích nổi bật:
✅Độ chính xác cực cao, cho chuyển động êm, không rơ lắc
✅Chịu tải và chịu va đập mạnh, tuổi thọ gấp nhiều lần ray tròn
✅Cấu tạo lỗ bắt vít định vị chuẩn xác, dễ dàng lắp đặt
✅Chống rung – giảm sai số khi gia công tốc độ cao
✅Thương hiệu TBI uy tín, thay thế linh kiện đơn giản
🧰 Hướng dẫn sử dụng & lắp đặt
Xác định kích thước ray (TRxx) phù hợp với kích thước máy và loại block trượt.
Khoan lỗ hoặc bắt vít âm theo đúng chuẩn pitch ray TBI.
Lắp block vuông vào ray, đảm bảo hướng lắp trùng chiều dẫn hướng.
Bôi trơn bằng mỡ bôi trơn dẫn hướng chuyên dụng để đảm bảo chuyển động mượt và kéo dài tuổi thọ.
Canh chỉnh độ song song của 2 ray, nếu chạy song song, để tránh kẹt cứng hoặc mài mòn lệch.
⚠️ Không dùng búa đóng block vào ray — chỉ trượt nhẹ nhàng trên trục đã được bôi trơn.
🎯 Kết luận & Kêu gọi hành động
Thanh trượt vuông TBI TR 15–45 chính là giải pháp dẫn hướng chính xác cao cấp, phục vụ những hệ thống yêu cầu kỹ thuật khắt khe nhất. Sự kết hợp giữa công nghệ Đài Loan, vật liệu chuẩn công nghiệp và độ hoàn thiện cơ khí tuyệt vời, sẽ đưa máy móc của Sếp lên tầm đỉnh cao mới về hiệu suất và độ ổn định.
