Mô tả

Đặc điểm kỹ thuật nổi bật

• Công nghệ hồng ngoại tiên tiến:
  Sử dụng cặp LED hồng ngoại và bộ thu nhận tín hiệu nhạy bén, cảm biến có khả năng phát hiện vật cản thông qua hiện tượng phản xạ ánh sáng hồng ngoại. Điều này giúp giảm thiểu tác động của ánh sáng môi trường và tăng độ chính xác khi phát hiện.

• Khoảng cách phát hiện tối ưu:
  Với khả năng điều chỉnh khoảng cách phát hiện lên đến 30 cm, OMDHON E3F-DS30C4 đáp ứng tốt nhu cầu giám sát trong các ứng dụng tự động hóa và an toàn, từ việc kiểm soát vị trí của bộ phận máy móc cho đến phát hiện vật cản trong các hệ thống sản xuất.

• Điện áp hoạt động linh hoạt:
  Sản phẩm hoạt động ổn định trong khoảng điện áp từ 6 đến 36 VDC, giúp dễ dàng tích hợp vào nhiều hệ thống điện công nghiệp khác nhau.

• Ngõ ra tín hiệu chuẩn:
  Cảm biến được trang bị ngõ ra dạng NPN (thường mở), cho phép kết nối trực tiếp với các bộ điều khiển, vi điều khiển như Arduino, PLC… mà không cần thêm các thiết bị trung gian phức tạp.

• Thiết kế chắc chắn, bền bỉ:
  Với vỏ ngoài được chế tạo từ vật liệu cao cấp, OMDHON E3F-DS30C4 có khả năng chịu được môi trường làm việc khắc nghiệt, chống rung, chống shock và chống ẩm, đảm bảo tuổi thọ cao cho sản phẩm.

Thông số kỹ thuật:

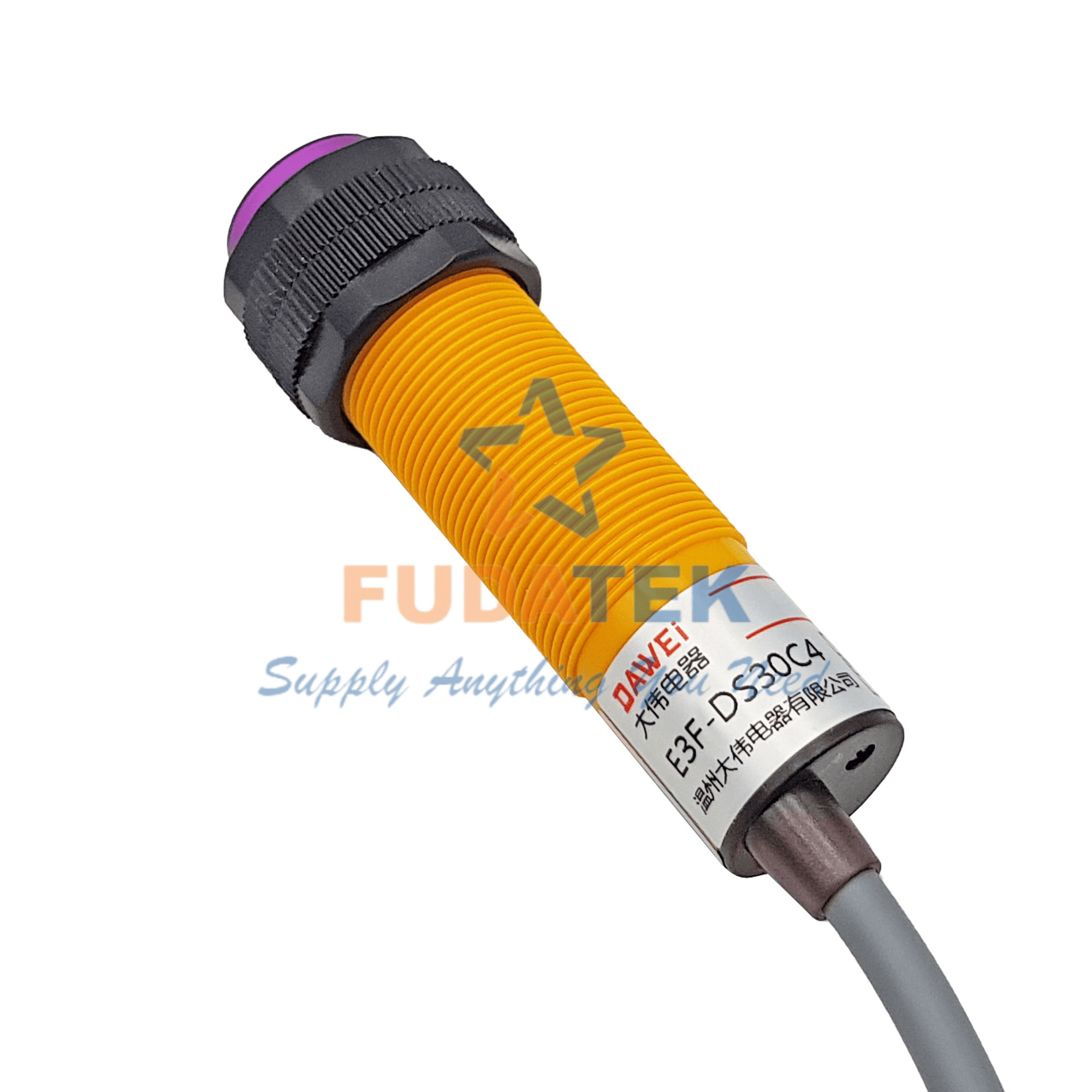

• Model: OMDHON E3F-DS30C4
• Số dây tín hiệu: 3 dây (2 dây cấp nguồn và 1 dây tín hiệu).
• Chân tín hiệu ngõ ra: cấu trúc cực thu hở Transistor NPN – Open Collector nên sẽ cần phải có trở kéo (khoảng 1~10K) lên chân nguồn dương VCC để tạo thành tín hiệu mức cao (High).
• Nguồn điện cung cấp: 6 ~ 36VDC
• Khoảng điều chỉnh phát hiện vật cản của cảm biến: 5~30cm (điều chỉnh bằng biến trở trên cảm biến).
• Góc khuếch tán (góc chiếu): 3~5 độ
• Dòng kích ngõ ra: < 300mA.
• Có led hiển thị ngõ ra màu đỏ.
• Chất liệu sản phẩm: vỏ ngoài nhựa ABS, phía trong đổ keo chống nước, chống va đập.
• Kích thước: 18 x 70mm

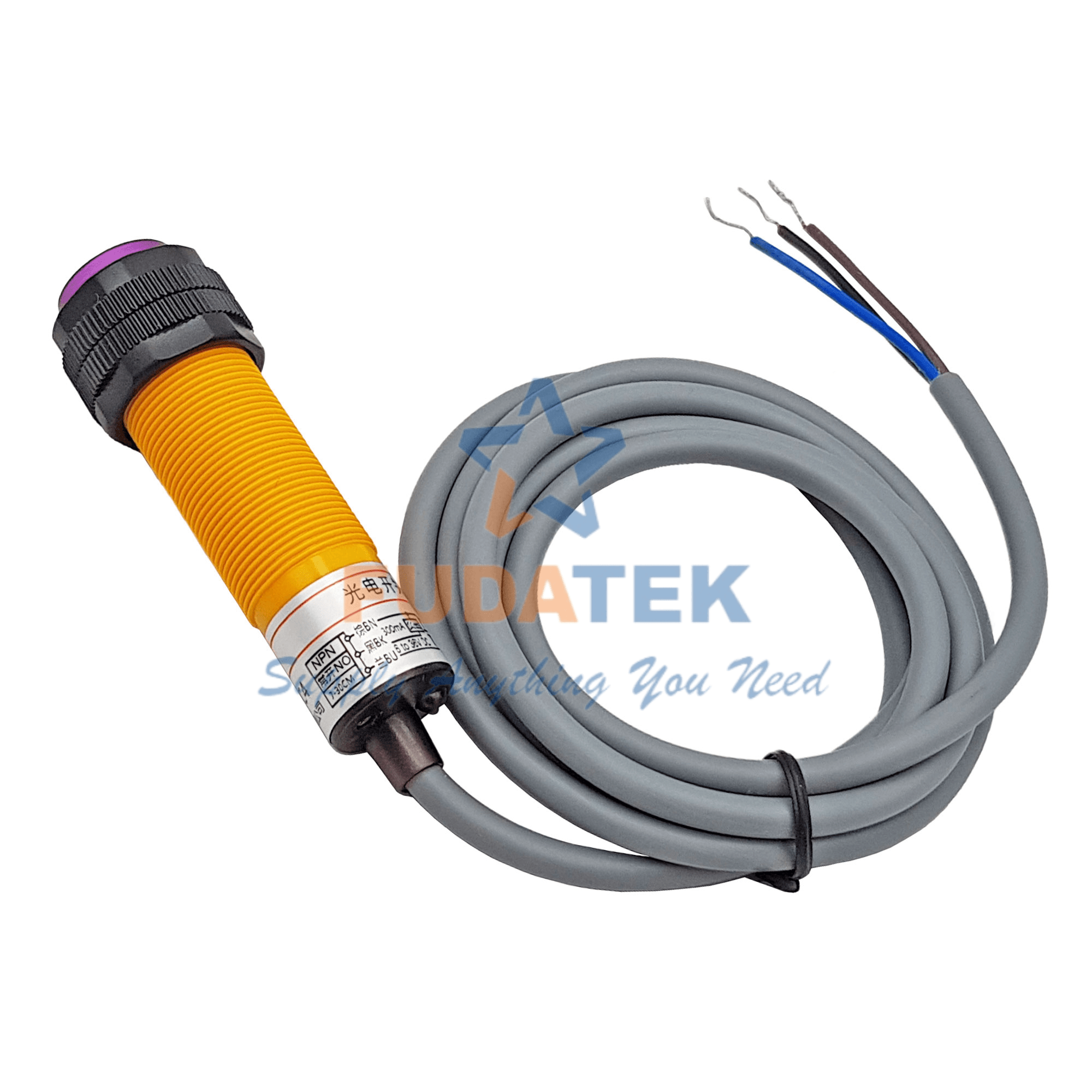

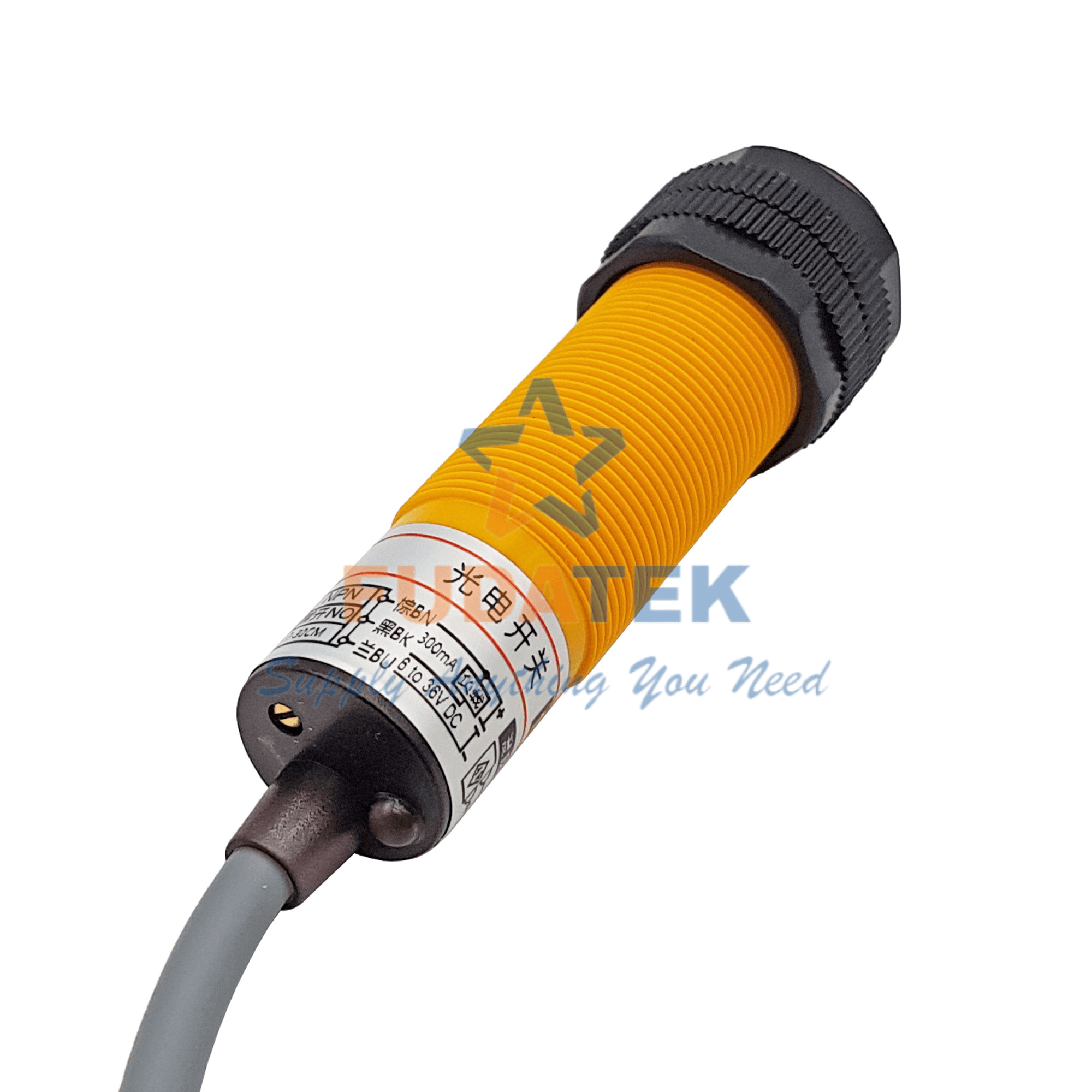

Sơ đồ dây:

• Màu Nâu (Brown): chân nguồn dương VCC cấp nguồn từ 6~36VDC.
• Màu Đen (Black): chân tín hiệu SIGNAL đầu ra cấu trúc cực thu hở Transistor NPN – Open Collector.
• Xanh Dương (Blue): chân nguồn âm GND 0VDC.

Ứng dụng trong ngành công nghiệp

Cảm biến vật cản hồng ngoại OMDHON E3F-DS30C4 có thể được ứng dụng trong nhiều lĩnh vực khác nhau, bao gồm:

• Kiểm soát dây chuyền sản xuất:
  Sử dụng để phát hiện vị trí và sự hiện diện của các bộ phận kim loại, hỗ trợ điều khiển tự động quá trình gia công, đóng gói và lắp ráp.

• Hệ thống an toàn và bảo mật:
  Áp dụng trong các hệ thống cảnh báo, giám sát để phát hiện sự xuất hiện của vật cản không mong muốn, từ đó kích hoạt các biện pháp phòng ngừa kịp thời.

• Ứng dụng trong robot và tự động hóa:
  Tích hợp vào các hệ thống điều khiển vi mạch và PLC nhằm định vị vật thể, hướng dẫn chuyển động của robot, đảm bảo quá trình hoạt động chính xác và hiệu quả.

• Kiểm tra và xác định vị trí:
  Phù hợp với các ứng dụng đo lường, kiểm tra vị trí của các bộ phận trong quá trình vận hành máy móc công nghiệp.

Lợi ích khi sử dụng OMDHON E3F-DS30C4

• Độ chính xác cao:
  Công nghệ hồng ngoại hiện đại cho phép cảm biến phản hồi nhanh chóng và chính xác, giúp tối ưu hóa quy trình sản xuất và giảm thiểu sai sót.

• Tích hợp dễ dàng:
  Với ngõ ra chuẩn NPN và khả năng hoạt động ổn định trong dải điện áp rộng, cảm biến dễ dàng tích hợp vào hầu hết các hệ thống điều khiển tự động hiện nay.

• Độ bền vượt trội:
  Thiết kế chắc chắn, khả năng chống chịu tốt với các yếu tố môi trường như rung động, nhiệt độ và độ ẩm cao, đảm bảo sản phẩm hoạt động ổn định trong thời gian dài.

• Tiết kiệm chi phí vận hành:
  Với mức tiêu thụ điện năng thấp và tuổi thọ cao, cảm biến giúp giảm chi phí bảo trì cũng như chi phí năng lượng cho hệ thống.

Kết luận

Cảm biến vật cản hồng ngoại OMDHON E3F-DS30C4 là một giải pháp tiên tiến và đáng tin cậy cho các ứng dụng tự động hóa trong ngành công nghiệp. Với khả năng phát hiện vật cản chính xác, dễ tích hợp và thiết kế bền bỉ, sản phẩm không chỉ giúp tối ưu hóa quy trình sản xuất mà còn góp phần nâng cao an toàn và hiệu suất vận hành của toàn bộ hệ thống. Nếu doanh nghiệp của bạn đang tìm kiếm một linh kiện chất lượng cao để đảm bảo sự trơn tru trong quá trình sản xuất và kiểm soát tự động, OMDHON E3F-DS30C4 chính là lựa chọn lý tưởng.
