Mô tả

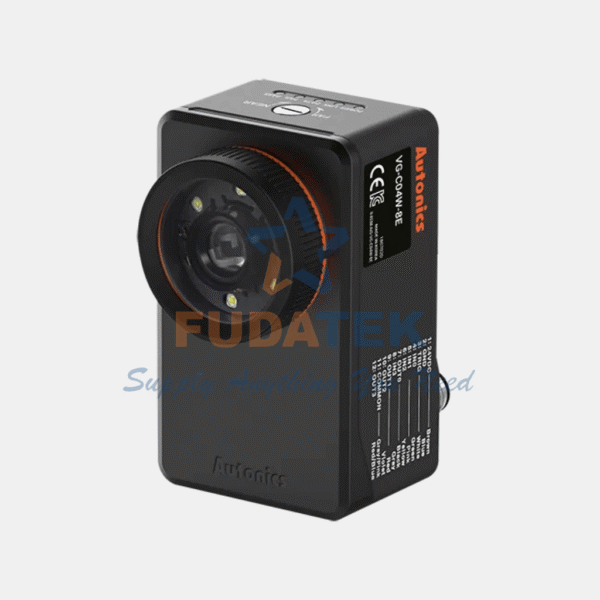

Cảm biến Autonics VG-C04W-8E là sự hòa quyện giữa công nghệ hiện đại và sự bền bỉ vượt trội, mang đến giải pháp điều khiển hoàn hảo cho hệ thống công nghiệp. Với thiết kế tinh tế và hiệu suất ổn định, sản phẩm giúp tối ưu hóa vận hành, giảm thiểu chi phí bảo trì và nâng cao năng suất lao động.
📊 Thông số kỹ thuật
| Khoảng cách phát hiện tối thiểu | 50mm |
| Nguồn cấp | 24VDC ±10% |
| Dòng tiêu thụ | 1A |
| Kiểm tra_Vật kiểm tra | Alignment, brightness, contrast, area, edge, length, angle, diameter, object counting, color identification, area of color, object of color counting |
| Kiểm tra_Nhóm hoạt động | 32 |
| Kiểm tra_Kiểm tra đồng thời | 64 |
| Kiểm tra_Khung ảnh mỗi giây | Tối đa 60 khung hình / giây |
| Chụp ảnh_Bộ lọc hình ảnh | Tiền xử lý, bộ lọc ngoài (bộ lọc màu, bộ lọc phân cực) |
| Chụp ảnh_Yếu tố hình ảnh | 1/3 inch color CMOS |
| Chụp ảnh_Độ phân giải | 752×480 pixel |
| Chụp ảnh_Khung ảnh mỗi giây | Tối đa 60 khung hình / giây |
| Chụp ảnh_Màn trập | Màn trập điện tử |
| Chụp ảnh_Thời gian phơi sáng | 20 đến 10,000㎲ |
| Đèn_Phương pháp ON/OFF | Xung |
| Đèn_Màu sắc | Trắng |
| Chế độ kích hoạt | Kích hoạt bên ngoài, kích hoạt bên trong, kích hoạt tự do |
| Ngõ vào_Tín hiệu | Ngõ vào định mức 24VDC (± 10%) |
| Ngõ vào_Loại | Ngõ vào kích hoạt bên ngoài (TRIG), ngõ vào bộ mã hóa (IN2, IN3), thay đổi nhóm hoạt động (IN0 thành IN3) |
| Ngõ ra_Tín hiệu | Ngõ ra mạch thu hở NPN hoặc PNP Max. 24VDC 50mA, điện áp dư: max. 1.2VDC |
| Ngõ ra_Loại | Ngõ ra điều khiển (OUT0 đến OUT3): hoàn thành kiểm tra, kết quả kiểm tra, kích hoạt đèn bên ngoài, báo thức, máy ảnh bận |
| Ngõ ra_Truyền tải FTP | Khả thi |
| Mạch bảo vệ | Mạch bảo vệ ngắn mạch ngõ ra dòng |
| Bộ chỉ thị | ᆞ Chỉ thị nguồn (POWER), chỉ thị kết nối Ethernet (LINK), chỉ thị truyền (PASS): Đèn LED xanh ᆞ Chỉ thị truyền dữ liệu (DATA): Đèn LED cam ᆞ Đèn báo lỗi (FAIL): LED đỏ |
| Điện trở cách điện | Trên 20MΩ (tại mức sóng kế 500VDC) |
| Độ bền điện môi | 500VAC~ 50/60Hz trong 1 phút. |
| Rung động | Biên độ 1.5mm ở tần số từ 10 đến 55Hztheo mỗi phương X, Y, Z trong 2 giờ |
| Va chạm | 300m/s² (khoảng 30G) theo từng hướng X, Y, Z trong 3 lần |
| Môi trường_Nhiệt độ xung quanh | 0 đến 45 ℃, bảo quản: -20 đến 70 ℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Cấu trúc bảo vệ | IP67 (tiêu chuẩn IEC) |
| Chất liệu | Vỏ: nhôm, nắp ống kính / bộ điều chỉnh lấy nét: polycarbonate, cáp: polyurethane |
| Phụ kiện | Công cụ lắp ráp, giá đỡ A, vít lắp: 2 |
| Bán riêng | Đèn, bộ lọc màu, bộ lọc phân cực, cáp I / O, cáp Ethernet, giá đỡ B, nắp bảo vệ |
| Trọng lượng | Xấp xỉ 415g(Xấp xỉ 273g) |
- ※ Chỉ bán riêng đèn.
- ※ Số khung ảnh trên giây có thể khác nhau tùy theo cài đặt hình ảnh hoặc mục kiểm tra.
- ※ Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc đơn là trọng lượng thiết bị.
- ※ Độ bền được đo ở điều kiện môi trường không đóng băng hoặc ngưng tụ.
🏭 Ứng dụng & Lợi ích
Autonics VG-C04W-8E được ứng dụng rộng rãi trong các lĩnh vực công nghiệp như:
Kiểm tra sản phẩm: Phát hiện lỗi, kiểm tra màu sắc, kích thước, hình dạng và vị trí của sản phẩm.
Tự động hóa dây chuyền sản xuất: Giúp nâng cao hiệu suất và giảm thiểu lỗi do con người.
Kiểm tra lắp ráp: Đảm bảo các bộ phận được lắp ráp đúng vị trí và đúng thứ tự.
Phân loại sản phẩm: Dựa trên màu sắc, kích thước hoặc hình dạng.
Với khả năng xử lý hình ảnh nhanh chóng và chính xác, thiết bị này giúp cải thiện chất lượng sản phẩm, giảm thiểu lỗi và tăng năng suất sản xuất.
🛠️ Hướng dẫn sử dụng & lắp đặt
Lắp đặt thiết bị: Gắn cảm biến vào vị trí cần kiểm tra trên dây chuyền sản xuất, đảm bảo khoảng cách tối thiểu 100 mm giữa cảm biến và đối tượng.
Kết nối điện: Cấp nguồn 24VDC (±10%) cho thiết bị và kết nối các đầu vào/ra theo sơ đồ hướng dẫn.
Cấu hình thiết bị: Sử dụng phần mềm cấu hình để thiết lập các tham số kiểm tra như: loại kiểm tra, ngưỡng giá trị, vùng kiểm tra, v.v.
Vận hành: Khởi động thiết bị và kiểm tra hoạt động thông qua các chỉ báo LED:
POWER: Nguồn cấp
LINK: Kết nối Ethernet
PASS: Kiểm tra thành công
DATA: Truyền dữ liệu
FAIL: Kiểm tra thất bại
Bảo trì: Thường xuyên kiểm tra và làm sạch ống kính, đảm bảo không có bụi bẩn hoặc vật cản ảnh hưởng đến chất lượng hình ảnh.
📦 Kết luận
Cảm biến Autonics VG-C04W-8E là giải pháp cảm biến hình ảnh hiệu quả cho các ứng dụng kiểm tra chất lượng trong môi trường công nghiệp. Với khả năng xử lý nhanh chóng, độ chính xác cao và độ bền vượt trội, thiết bị này giúp nâng cao hiệu suất sản xuất và đảm bảo chất lượng sản phẩm.
